老古董PC主板：复活ISA和PCI插槽

如今主板上的扩展插槽都是清一色各种PCIe，但是你是否还记得ISA、PCI、AGP这些老古董?

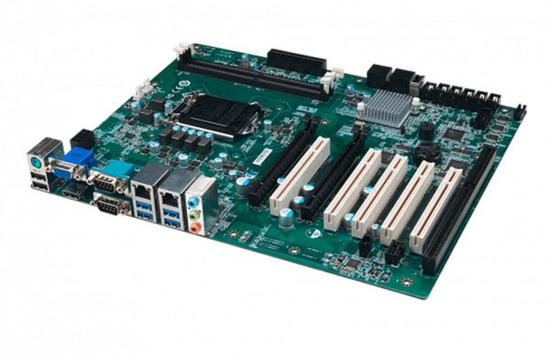

Spectra近日发布了一款非常另类的Intel H110主板“MS-98L9 V2.0”，LGA1151接口，支持Skylake六代、Kaby Lake七代酷睿处理器，不过它们在去年10月已经正式退役。

这块绿色基调的板子采用ATX标准版型，最特殊的当属扩展插槽，除了两条PCIe x16(带宽分别为x16、x4)，还有五条白色的PCI、一条黑色的ISA。——就差一条AGP了。

ISA(工业标准架构)总线诞生于遥远的1981年，IBM制定，最初用来搭配Intel 8086/8088处理器平台，8位宽度(后来升级为16位)，并行结构，工作频率8MHz，最大传输速度仅为8MB/s，不支持热插拔，可以插声卡、显卡、网卡等扩展卡，流行了十年左右。

PCI(周边元件扩展)总线诞生于1992年，Intel制定，用来取代ISA，仍然是并行结构，但扩展到32位或64位宽度，工作频率33/66MHz，传输速度133-533MB/s，可以插入不同扩展卡实现几乎所有功能。

2004年，速度更快、扩展性更佳的PCIe总线诞生，很快就淘汰了PCI。

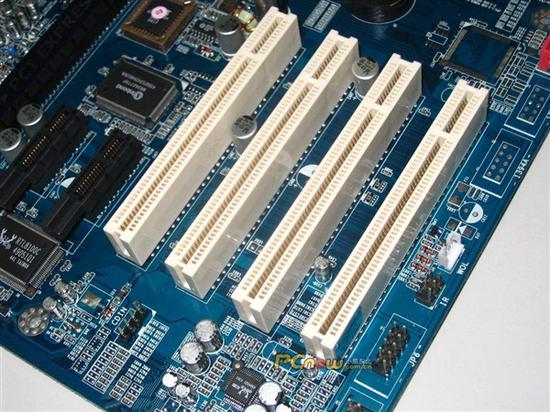

白色的就是PCI插槽

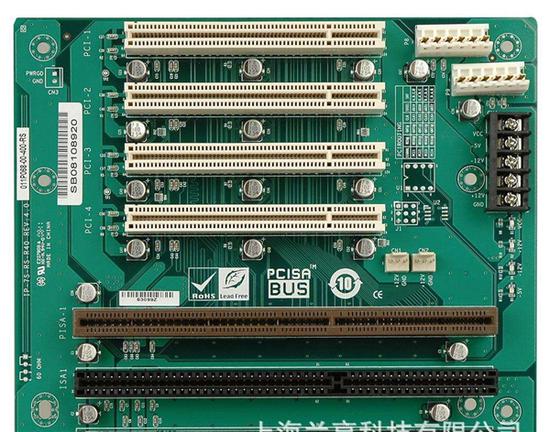

上方白色的是PCI插槽，底部黑色的是ISA插槽

回到这块神奇的主板，它还有两条DDR4-2400内存插槽(最大容量32GB)、四个SATA 6Gbps接口(M.2肯定是没了)、Intel I219-M/I211-AT双千兆网卡、Realtek ALC887-VD2-CG声卡。

背部接口则有一个VGA(1080p/60Hz)、一个HDMI(4K/24Hz)、一个PS/2、两个COM、四个USB 3.0、两个USB 2.0、三个3.5mm音频孔，并可通过插针扩展两个USB 2.0、一个GPIO、四个COM、一个SMBus、一个TPM。

很显然，这是一块专门为需要特殊老平台的行业准备的，尤其是工业市场，价格也没有公开。
